来聊聊 1.6T OSFP 规范里的液冷散热方案。
OSFP 模块功率越来越高，1.6T 这代尤其明显。规范里写得很清楚：800G 模块功耗最高 33W，1.6T 模块最高 42.9W。
这个数据和咱们之前在““Ciena：OSFP-D2P 直接插头液冷光模块方案与进展””””文章中提到的 1.6T ZR/ZR+ 光模块功耗（40-45W）是吻合的。
到这个功耗级别，风冷就比较吃力了，液冷（比如用液冷冷板）成了很实际的选择。规范不规定冷板具体怎么设计，那是系统厂家的事。规范主要是把机械接口标准定好。

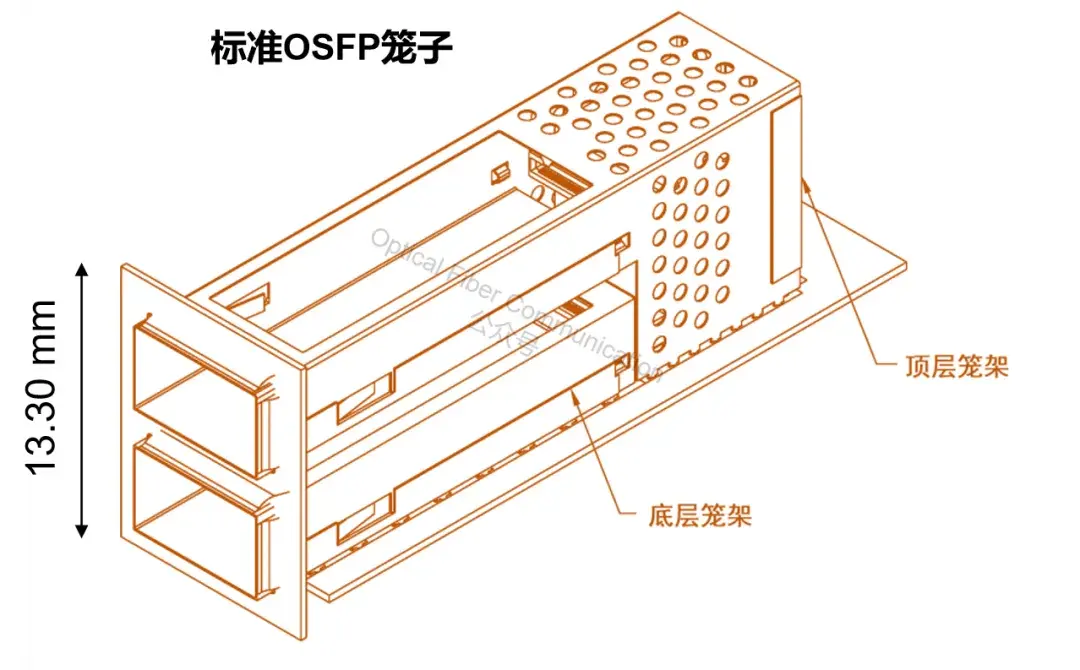

接口标准主要考虑两种形态的 1.6T 模块。第一种是标准 OSFP 模块，自带散热片，拆不下来。笼子设计成上下两层，这样装起来方便。

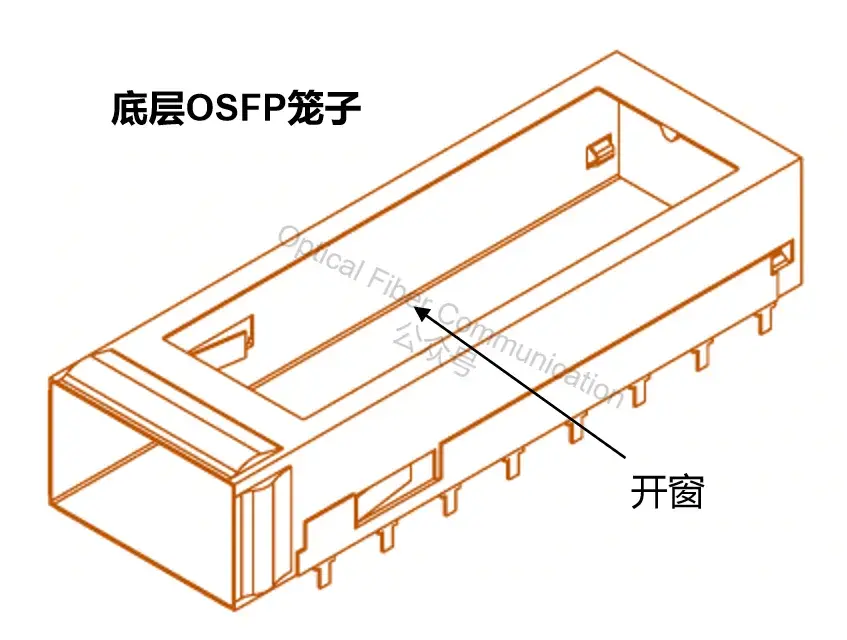

下层笼子顶部开个大口子，好让液冷冷板能伸进来，直接压住模块自带的散热片。

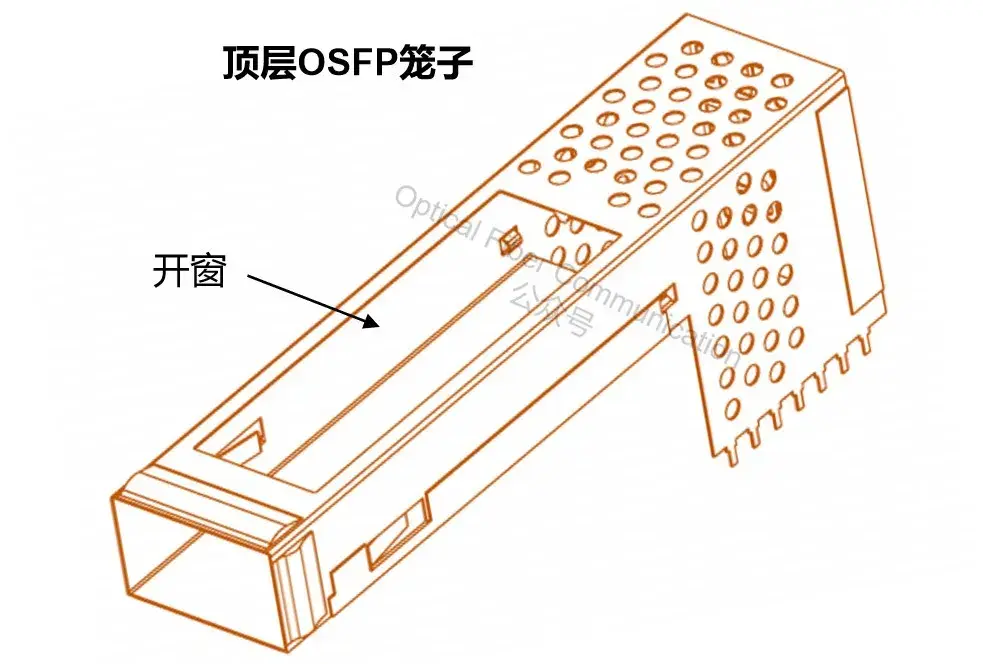

上层笼子底部也有开口，给上层端口的冷却装置留位置。等下层笼子和冷却装置都装好了，我们再盖上上层笼子。
第二种是OSFP-RHS（Riding Heat Sink）模块。
这种模块出厂不带散热片，很薄，顶面是平的。后续可以根据散热需求决定是安装风冷的散热片还是液冷板。

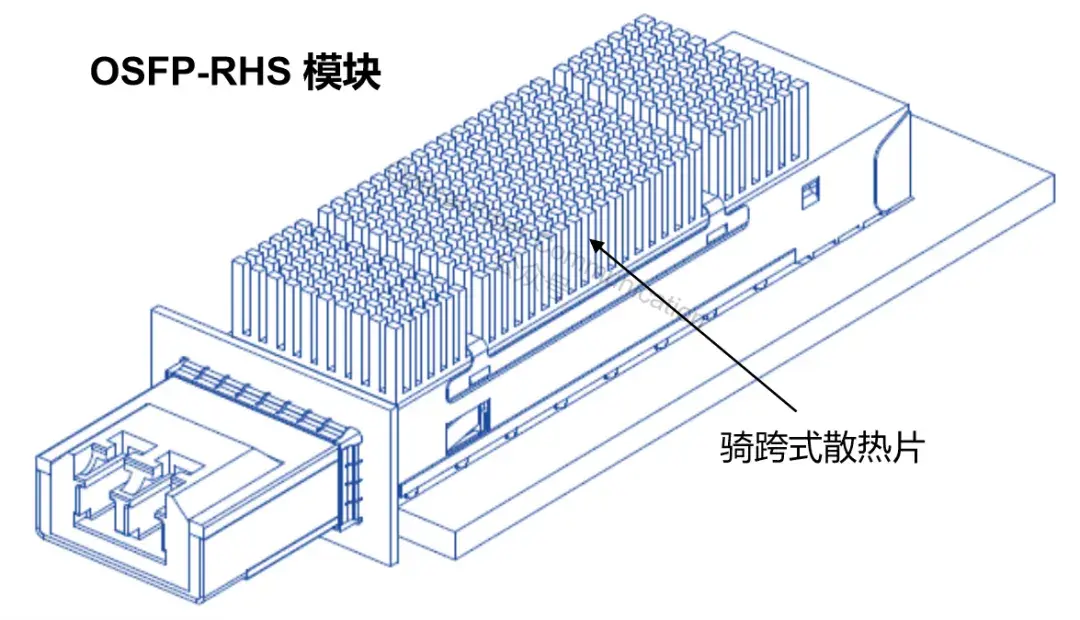

如下图所示是一个带有散热片的RHS模块：
对于液冷方案来说，这个“骑跨式散热片”本身就可以是一块液冷冷板。所以RHS的液冷方案更直接。

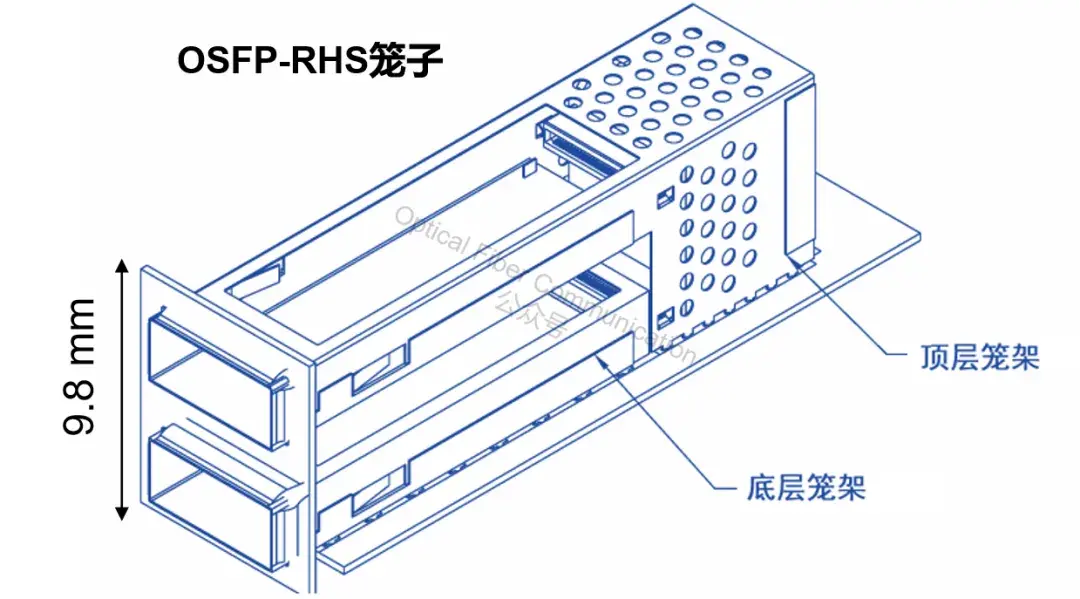

它的液冷笼子方案整体思路和标准OSFP的类似，液冷笼子也是上下两层，因为模块薄，笼子整体也矮很多。
这两种笼子除了高度不同，在防呆卡口、EMI弹片位置这些细节上也有区别。有兴趣的朋友可以详细参考” OSFP_Module_Specification V5.2 ” 规范。
