5G NR调制和编码方案–调制和码率

调制Modulation和编码方案Coding Scheme（即，MCS）定义了一个符号可以携带的有用比特数。与5G或4G相比，符号定义为资源元素（RE），MCS定义为每个资源元素（RE）可以发送多少个有用比特。MCS取决于无线链路中的无线信号质量，更高的质量会在一个符号中传输更高的MCS和更多有用的比特，而较差的信号质量会导致更低的MCS，也就意味着在一个符号中传输较少的有用数据。

换句话说，我们可以说MCS取决于阻塞错误率（BLER）。通常，定义的BLER阈值等于10％。为了在变化的无线条件下保持BLER不超过该值，gNB使用链路自适应算法分配调制和编码方案（MCS）。使用PDCCH信道（例如，DCI 1_0，DCI 1_1）上的DCI将分配的MCS用信号发送给UE。
一个MCS基本上定义了以下两个方面：

• 调制
• 码率

（一）调制

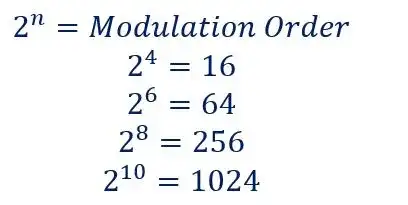

调制定义单个RE可以承载多少位，而不管它是有用的位还是奇偶校验位。5G NR支持QPSK，16QAM，64QAM 和 256QAM调制。使用QPSK，每个RE可以传输2位，使用16QAM可以传输4位，使用64QAM可以传输6位，使用256QAM则可以传输8位。这16个，64个和256是 QAM调制阶数。可以使用以下公式计算每个调制阶数的比特数。

（二）码率

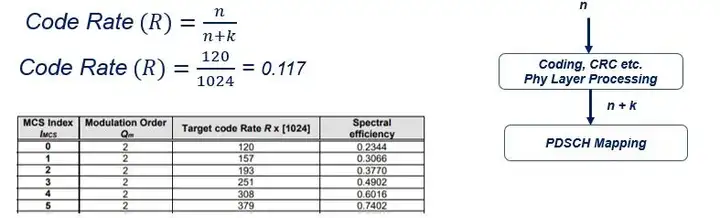

编码率可以定义为有用位与总传输位（有用+冗余位）之间的比率。添加这些冗余位用于前向纠错（FEC）。换句话说，可以是物理层顶部的信息位数与映射到物理层底部的PDSCH的位数之间的比率。我们也可以说，这是对物理层添加的冗余的一种度量。低编码率对应于增加的冗余度。

(1) 5G NR 调制和编码方案（MCS）特性 ：

• 调制和编码方案（MCS）定义了每个符号的有用位数;
• 根据无线条件和BLER完成MCS选择;
• MCS由基于链接自适应算法的gNB更改;
• 使用DCI将MCS信息提供给UE;
• 5G NR支持PDSCH的QPSK，16QAM，64QAM和256QAM调制;
• 定义了32个MCS索引（0-31），并且保留了MCS索引29,30和31用于重传;
• 3GPP规范38.214针对PDSCH MCS给出了三个表，即64QAM表，256QAM表和低频谱效率Low SE 64QAM表;

(2) 调制和编码方案表
